4 tipos de cabos de rede: guia completo para cabos Ethernet e de dados

Os quatro principais tipos de cabos de rede usados em redes modernas são cabos de par trançado (incluindo Cat5e, Cat6, Cat6a e Cat7) , cabos coaxiais , cabos de fibra óptica e cabos de remendo . Cada um serve a propósitos distintos com base nos requisitos de largura de banda, limitações de distância e fatores ambientais. Os cabos de par trançado dominam as redes domésticas e de escritório, a fibra óptica lida com transmissões de longa distância e alta velocidade, os cabos coaxiais suportam internet a cabo e sistemas legados, enquanto os cabos patch fornecem conexões flexíveis de curta distância.

Cabos de par trançado: a espinha dorsal das redes modernas

Os cabos de par trançado contêm fios de cobre trançados em pares para reduzir a interferência eletromagnética. Eles representam mais de 80% de todas as instalações de rede em todo o mundo devido ao seu custo-benefício e versatilidade.

Categorias e especificações de desempenho

UTP vs STP: diferenças de blindagem

Os cabos de par trançado vêm em duas configurações:

• Par trançado não blindado (UTP) : O tipo mais comum, representando aproximadamente 90% das instalações. Os cabos UTP são mais leves, mais flexíveis e custam entre US$ 0,10 e US$ 0,30 por pé. Eles funcionam bem em ambientes de escritório padrão com interferência eletromagnética mínima.

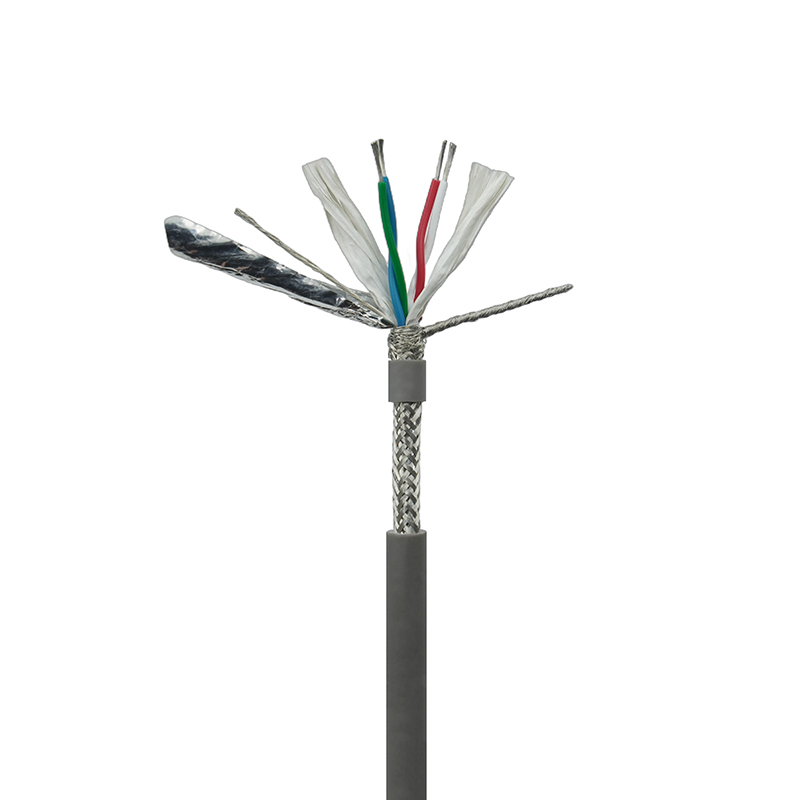

• Par trançado blindado (STP) : Apresenta blindagem adicional ou trançada em torno dos pares de fios. Os cabos STP custam de US$ 0,50 a US$ 1,00 por pé, mas fornecem proteção superior em ambientes industriais, perto de máquinas pesadas ou em data centers com cabos densos.

Por exemplo, uma instalação de fabricação que instale cabos de rede perto de equipamentos de linha de montagem se beneficiaria com o STP para evitar a degradação do sinal devido à interferência do motor, enquanto um escritório doméstico típico pode usar cabos UTP Cat6 de maneira confiável.

Cabos Coaxiais: Aplicações Legadas e Especializadas

Os cabos coaxiais apresentam um condutor central de cobre cercado por isolamento, uma blindagem metálica trançada e uma capa externa. Embora menos comuns em redes Ethernet modernas, elas permanecem críticas para conexões de internet a cabo com velocidades de até 1 Gbps através da tecnologia DOCSIS 3.1.

Tipos comuns de cabos coaxiais

• RG-6 : O padrão para televisão a cabo e internet com impedância de 75 ohms. Os cabos RG-6 podem transmitir sinais de até 500 metros com perda mínima, tornando-os ideais para instalações residenciais de banda larga.
• RG-59 : Cabo mais fino normalmente usado para aplicações de CFTV de curta duração e vídeo analógico. A sua distância efetiva máxima é de aproximadamente 200 metros antes que a degradação do sinal se torne perceptível.
• RG-11 : Cabo mais espesso e de baixa perda para percursos de longa distância superiores a 500 metros. Prédios comerciais costumam usar RG-11 para conexões de backbone entre pontos de distribuição.

Um exemplo prático: os serviços de Internet a cabo Comcast e Spectrum fornecem conexão às residências por meio de cabos coaxiais RG-6 a partir de pedestais de rua, suportando velocidades de download de 940 Mbps e velocidades de upload de 35 Mbps em configurações típicas.

Cabos de fibra óptica: transmissão de dados em alta velocidade

Os cabos de fibra óptica transmitem dados como pulsos de luz através de fibras de vidro ou plástico, permitindo velocidades de 10 Gbps a 100 Gbps em distâncias superiores a 40 quilômetros sem perda de sinal. São imunes a interferências eletromagnéticas e oferecem segurança superior, pois não emitem sinais que possam ser interceptados.

Fibra Monomodo vs Multimodo

Os data centers geralmente implementam fibra OM4 multimodo para conexões servidor-switch dentro do mesmo edifício, alcançando Velocidades de 10 Gbps em 400 metros . Enquanto isso, as empresas de telecomunicações utilizam fibra monomodo para redes de áreas metropolitanas que conectam cidades, mantendo a integridade do sinal em todas as regiões. Vãos de 80 quilômetros sem repetidores.

Custos de implementação no mundo real

A instalação de infraestrutura de fibra óptica requer equipamentos e conhecimentos especializados. Custos típicos de instalação empresarial $ 1- $ 6 por pé incluindo mão de obra, rescisão e testes. Para ter uma perspectiva, a fiação de um prédio de escritórios de 10.000 pés quadrados com conexões de backbone de fibra pode exigir um investimento de US$ 15.000 a US$ 25.000, em comparação com US$ 3.000 a US$ 5.000 para uma infraestrutura de par trançado comparável.

Patch Cables: Soluções de Conectividade Flexíveis

Patch cables são cabos de rede de comprimento curto (normalmente 0,5 a 15 metros ) projetado para conectar dispositivos a tomadas de parede, switches a roteadores ou equipamentos em racks de servidores. Eles usam a mesma tecnologia de par trançado ou fibra óptica que os cabos de instalação permanente, mas apresentam capas moldadas para alívio de tensão e capas flexíveis para manuseio frequente.

Tipos e aplicações

• Cabos patch diretos : Conecte diferentes tipos de dispositivos (computador ao switch, roteador ao modem). Eles representam 95% de todo o uso de patch cable e seguem o padrão de fiação T568A ou T568B em ambas as extremidades.
• Cabos patch cruzados : Conecte dispositivos semelhantes diretamente (computador a computador, switch a switch). Os dispositivos modernos com tecnologia Auto-MDIX eliminaram em grande parte a necessidade de cabos cruzados, reduzindo seu uso para menos de 5% das aplicações.
• Cabos patch de fibra : Disponível com conectores LC, SC, ST ou MTP para conexão de equipamentos de fibra óptica. Os data centers geralmente usam conectores LC duplex devido à sua pequena área ocupada, permitindo 144 conexões de fibra em um único painel de rack 1U .

Considerações de qualidade

A qualidade do patch cable afeta significativamente o desempenho da rede. Cabos patch de nível profissional com conectores banhados a ouro e banhados a ouro de 50 mícrons custam de US$ 5 a US$ 15 cada, mas fornecem resistência à corrosão e conexões confiáveis ao longo de milhares de ciclos de inserção. Cabos baratos de US$ 1 a US$ 3 cada podem ser suficientes para instalações estáticas, mas geralmente falham prematuramente em ambientes que exigem reconexões frequentes.

Os administradores de rede em ambientes corporativos normalmente armazenam vários comprimentos de patch cable. Uma configuração de rack de servidor padrão pode usar vinte cabos de patch Cat6a de 1 metro para conexões switch-servidor, cinco cabos de 3 metros para conexões entre racks e dez cabos de 0,5 metro para aplicações de patch panel de alta densidade.

Escolhendo o cabo de rede certo

A seleção de cabos de rede apropriados depende de requisitos específicos, incluindo distância, velocidade, ambiente e restrições orçamentárias.

Quadro de decisão

1. Para redes domésticas e pequenos escritórios com menos de 100 metros : Os cabos de par trançado Cat6 ou Cat6a oferecem excelente desempenho a um custo razoável, suportando velocidades gigabit atuais e futuras atualizações de 10 Gbps sem substituição.
2. Para conexões de internet a cabo : Os cabos coaxiais RG-6 continuam sendo o padrão para conectar modems a redes de provedores de serviços, suportando velocidades de até 1 Gbps com tecnologia DOCSIS 3.1.
3. Para construir conexões de backbone superiores a 100 metros : Os cabos de fibra óptica multimodo fornecem conectividade confiável de alta velocidade para redes de campus e edifícios de vários andares, com fibra OM4 suportando 10 Gbps em 400 metros.
4. Para telecomunicações de longa distância : Os cabos de fibra óptica monomodo permitem a transmissão de dados por dezenas de quilômetros sem degradação do sinal, essencial para redes metropolitanas e de longa distância.

Fatores Ambientais

As condições ambientais influenciam significativamente a seleção do cabo. Instalações industriais com maquinaria pesada requerem cabos de par trançado blindados para evitar interferência eletromagnética. Instalações externas exigem cabos aéreos ou com classificação enterrada com revestimentos resistentes a UV e construção à prova d'água, normalmente custando 2-3 vezes mais do que equivalentes internos . Cabos com classificação Plenum que atendem aos códigos de segurança contra incêndio são obrigatórios para instalação em espaços de tratamento de ar, apresentando isolamento especial que custa aproximadamente 40% mais do que cabos revestidos de PVC padrão .

A compreensão desses quatro tipos de cabos de rede e suas aplicações específicas garante uma infraestrutura de rede confiável que atende às necessidades atuais e, ao mesmo tempo, fornece escalabilidade para requisitos futuros.
