Cabeamento de pares resistentes a gás industrial e óleo: um guia prático de seleção

O trabalho com petróleo e gás raramente proporciona uma vida fácil ao cabeamento. Um cabo par pode parecer simples, mas em uma refinaria, em uma área de perfuração ou ao redor de um terminal de combustível ele precisa sobreviver ao contato com hidrocarbonetos, ciclos térmicos, vibração, lavagem e, às vezes, movimento contínuo. O cabeamento de par resistente a gás industrial e óleo é a resposta prática quando o cabo de par trançado comum amolece, incha, racha ou perde a qualidade do sinal muito cedo. A questão útil não é simplesmente “é resistente ao óleo?” mas “qual óleo, a que temperatura, durante quanto tempo e sob que condições mecânicas?”

O que realmente é o cabeamento de par resistente a gás industrial e óleo

O cabeamento em pares usa dois condutores isolados torcidos juntos para transmitir um sinal. Em instalações industriais, esse sinal pode ser RS-485, instrumentação, dados de controle, Ethernet ou uma conexão de sensor de baixo nível. A construção do par ajuda a rejeitar o ruído de modo comum, mas por si só não torna o cabo adequado para serviços de petróleo e gás. A resistência vem de toda a construção: encordoamento do condutor, material de isolamento, enchimentos, fitas, blindagens, bainha interna e revestimento externo.

Um cabo vendido para esses ambientes deve ser tratado como um conjunto de engenharia e não como uma mercadoria. A camisa deve resistir aos fluidos específicos que irá encontrar. O isolamento deve manter as suas propriedades eléctricas. A blindagem deve permanecer eficaz após flexão e terminação. E o cabo deve se adequar ao método de instalação, seja ele fixado em uma bandeja, puxado por eletroduto ou flexionado em uma máquina em movimento.

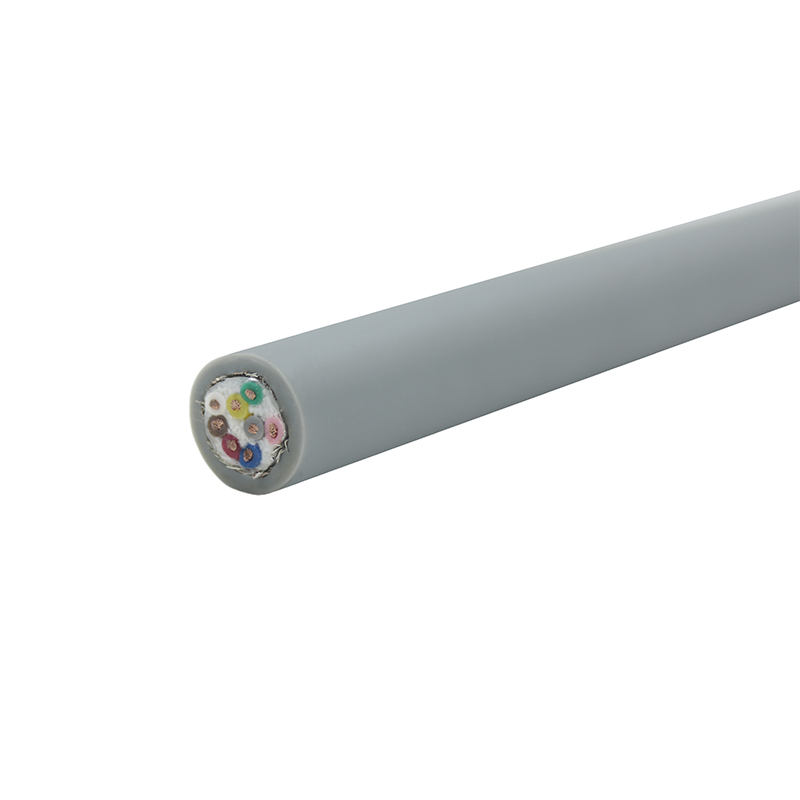

Cabo de dados de par trançado blindado flexível LIYCY-TP Cabo de par trançado blindado de nível industrial destinado a links de sinal de precisão; relevante ao revisar montagens encamisadas para ambientes exigentes. Ver Produto →

Por que os ambientes de petróleo e gás punem os cabos de pares comuns

Os hidrocarbonetos não são todos iguais. Diesel, óleo hidráulico, óleo lubrificante, petróleo bruto, glicol, metanol, fluidos de perfuração e produtos químicos de limpeza podem atacar os polímeros de diferentes maneiras. Alguns causam aumento de volume. Alguns extraem plastificantes e deixam a jaqueta dura e quebradiça. Outros suavizam a superfície, reduzem a resistência à abrasão ou alteram dimensões o suficiente para afetar conectores e bucins. Uma jaqueta que sobrevive a um teste de respingo pode falhar após imersão prolongada ou exposição repetida a temperaturas elevadas.

O calor torna o ataque químico mais rápido. O frio torna alguns materiais rígidos e mais fáceis de quebrar. A exposição aos raios UV envelhece as jaquetas ao ar livre. Água salgada e umidade causam corrosão em blindagens, drenos e terminações. O estresse mecânico adiciona outra camada: vibração, lavagem sob pressão, abrasão da bandeja de cabos, raios de curvatura apertados e flexão contínua. Em áreas perigosas, o cabo também deve se adequar ao projeto de instalação, incluindo bucins, barreiras e arranjos de vedação. Um cabo não é “à prova de explosão” por si só; é uma parte de um sistema compatível.

Materiais de revestimento e isolamento que fazem a diferença

O poliuretano, ou PUR, costuma ser uma escolha forte para pares de cabos industriais flexíveis expostos a óleo, abrasão e movimentos repetidos. Oferece boa resistência ao óleo e comportamento mecânico resistente, razão pela qual aparece em aplicações de correntes de arrasto, robótica e lavagem. Não é universal: a exposição à água quente e ao vapor precisa ser verificada e algumas formulações se comportam de maneira diferente de outras. Um cabo Ethernet de par trançado blindado com bainha de PUR, por exemplo, pode ser uma opção sensata para áreas de automação oleosas, onde a integridade do sinal e a resistência da capa são importantes.

Cabo blindado categoria 6 com bainha de PUR TPU-CAT6-STP Cabo de par trançado blindado Categoria 6 com bainha de PUR para links Gigabit em ambientes industriais e externos de alto desgaste; relevante quando a resistência da jaqueta é importante. Ver Produto →

Borracha nitrílica, policloropreno e outros compostos de borracha são comuns onde são necessárias resistência ao óleo, resistência ao calor e durabilidade ao ar livre. Eles tendem a ser mais pesados ​​e menos flexíveis que o PUR, portanto, são mais adequados para rotas fixas ou flexíveis ocasionais do que o uso de correntes de arrasto de alto ciclo. O polietileno resiste bem à umidade e a muitos produtos químicos, mas é mais rígido e menos tolerante aos movimentos. O PVC é econômico e retardador de chamas, mas a resistência ao óleo varia muito de acordo com a formulação, portanto, a “capa de PVC” por si só diz muito pouco. FEP e PTFE aparecem onde a resistência química ou a alta temperatura justificam o custo.

A escolha do isolamento é igualmente importante. PE, PP, FEP e XLPE podem atender diferentes necessidades elétricas e térmicas. Para cabeamento de pares, a capacitância, a impedância e o desequilíbrio dos pares afetam a qualidade do sinal. Uma jaqueta espessa e resistente a óleo não pode compensar a geometria deficiente do par.

Blindagem, emparelhamento e integridade do sinal

Locais de petróleo e gás são eletricamente barulhentos. Motores, drives, equipamentos de soldagem, rádios e distribuição de energia podem acoplar o ruído em pares de sinais. Os escudos de folha oferecem alta cobertura e são bons para construções compactas. Os escudos trançados resistem melhor à flexão e aos danos mecânicos. Muitos cabos de pares industriais combinam ambos. A blindagem de pares individuais pode reduzir diafonia, enquanto uma blindagem geral lida com interferências externas.

A blindagem só funciona se estiver terminada corretamente. Um fio dreno deixado flutuando, uma blindagem aterrada no ponto errado ou um conector com ligação de 360 ​​graus ruim pode transformar um bom cabo em uma fonte de falhas intermitentes. Em áreas classificadas, as terminações de blindagem e dreno também devem se adequar ao projeto de aterramento e isolamento. Não presuma que mais blindagem é sempre melhor; escolha a blindagem que corresponda ao problema de ruído, ao tipo de par e ao espaço disponível.

Uma lista de verificação de seleção prática

A seleção deve começar pela exposição e não pelo título do catálogo. A tabela abaixo é uma forma compacta de comparar o que um fornecedor afirma com o que a aplicação realmente precisa.

Detalhes de instalação e manutenção que decidem a vida útil

Mesmo um bom cabo pode falhar na instalação. Respeite o raio de curvatura. Evite abraçadeiras apertadas que comprimam a geometria do par. Apoie longas corridas verticais. Mantenha os pares de sinais separados dos cabos de alimentação sempre que for prático e siga o projeto de blindagem e aterramento. Nas áreas de lavagem, verifique se as glândulas e as terminações são compatíveis com o material da camisa e não criam concentrações de tensão.

Se a rota se mover, use um cabo projetado e testado para esse movimento. Um cabo de corrente de arrasto de par trançado blindado de alta flexibilidade, por exemplo, é construído para flexões repetidas em vez de ajustes ocasionais. Para bandejas fixas, uma capa de borracha ou PUR mais resistente ainda pode ser a escolha certa, mas a vida útil flexível não precisa ser o fator limitante. Durante a manutenção, inspecione quanto a inchaço da camisa, rachaduras, achatamento, corrosão da blindagem e terminações soltas. Substitua o cabo que mudou de formato ou dureza após exposição química; já perdeu parte da sua margem de segurança.

Cabo de corrente de arrasto de par trançado blindado de alta flexibilidade TRVVSP Cabo de corrente de arrasto de par trançado blindado para transmissão de sinal e energia em alta velocidade em rotas móveis; inspecione quando flexões repetidas fazem parte da instalação. Ver Produto →

Verificações de qualidade e documentação a serem solicitadas

Peça mais do que um nome de material. Evidências úteis incluem condições de teste de imersão em óleo, resultados de tração e alongamento antes e depois da exposição, aumento de volume, desempenho de curvatura a frio, comportamento da chama, continuidade da blindagem, resistência do condutor e resistência à tensão. Para pares de dados, os dados de capacitância e impedância ajudam a confirmar se o cabo suportará o sinal pretendido. Para aplicações móveis, as condições de teste de flexibilidade são mais importantes do que uma descrição geral de “alta flexibilidade”.

A rastreabilidade do lote, a marcação da capa e uma declaração clara da faixa de temperatura testada também são pontos práticos de compra. Se um fornecedor não puder explicar como o cabo foi testado ou não conseguir combinar a capa com a lista de fluidos real, continue fazendo perguntas. Nosso recursos de laboratório e testes são o tipo de detalhe que vale a pena revisar antes que uma especificação seja bloqueada.

Combinando o cabo com a aplicação

• Plataformas offshore e pisos de perfuração: água salgada, óleo, vibração, UV e métodos de instalação em áreas perigosas.
• Refinarias e plantas petroquímicas: calor, hidrocarbonetos, EMI e longos percursos fixos misturados com flexão local.
• Parques de tanques e terminais de combustível: envelhecimento ao ar livre, contato com combustível, vedação de vapor e longos percursos de cabos.
• Tubulações e estações de compressão: amplas oscilações de temperatura, vibração e integridade do sinal de instrumentação.
• Máquinas e automação em plantas petrolíferas: refrigeração, óleo hidráulico, flexão repetida e abrasão.

Não se deve esperar que o mesmo tipo de cabo resolva todos os casos. Um par fixo de instrumentos em uma refinaria quente e um par de cabos móveis em uma máquina oleosa podem ser chamados de “resistentes a óleo”, mas são designs diferentes. Uma boa seleção separa essas tarefas antecipadamente e, em seguida, combina a jaqueta, o escudo, a construção do par e a aprovação da rota.

Reunindo as especificações

O cabeamento de par resistente a gás industrial e óleo é um item detalhado com grande efeito na confiabilidade. Comece com a lista de fluidos e a temperatura e, em seguida, analise o desempenho elétrico, a blindagem, o movimento mecânico, os requisitos de áreas perigosas e a documentação. Onde a rota for fixa, priorize a resistência química e térmica. Onde ele se move, adicione vida flexível e resistência à abrasão à mesma revisão. Essa ordem mantém a especificação honesta e evita pagar por um recurso de jaqueta que não aborda o modo de falha real.

Se você estiver estreitando um cabo para uma refinaria, terminal, skid ou pacote offshore específico, fale com nossa equipe com a exposição ao fluido, rota e detalhes do sinal. Uma nota de aplicação curta e clara geralmente economiza mais tempo do que uma longa lista de afirmações genéricas de “resistente ao óleo”.
