Cabo Plano da Bomba — Projeto, Seleção, Instalação e Manutenção

O que é cabo plano de bomba e por que é importante

O cabo plano da bomba é um tipo de cabo de alimentação e sinal flexível e discreto, projetado para conjuntos de bombas, sistemas de lançamento de motor e equipamentos compactos de manuseio de fluidos onde o espaço é limitado e há movimento ou vibração. Ao contrário dos cabos redondos, os cabos planos agrupam os condutores lado a lado em uma fita fina que reduz o raio de curvatura e simplifica o roteamento ao longo das superfícies do chassi, dentro dos trilhos de cabos e através de canais estreitos. Para aplicações que combinam movimento frequente, exposição à umidade e roteamento confinado, a escolha do cabo plano correto melhora a vida útil, reduz o tempo de inatividade e simplifica a instalação.

Construção e materiais típicos

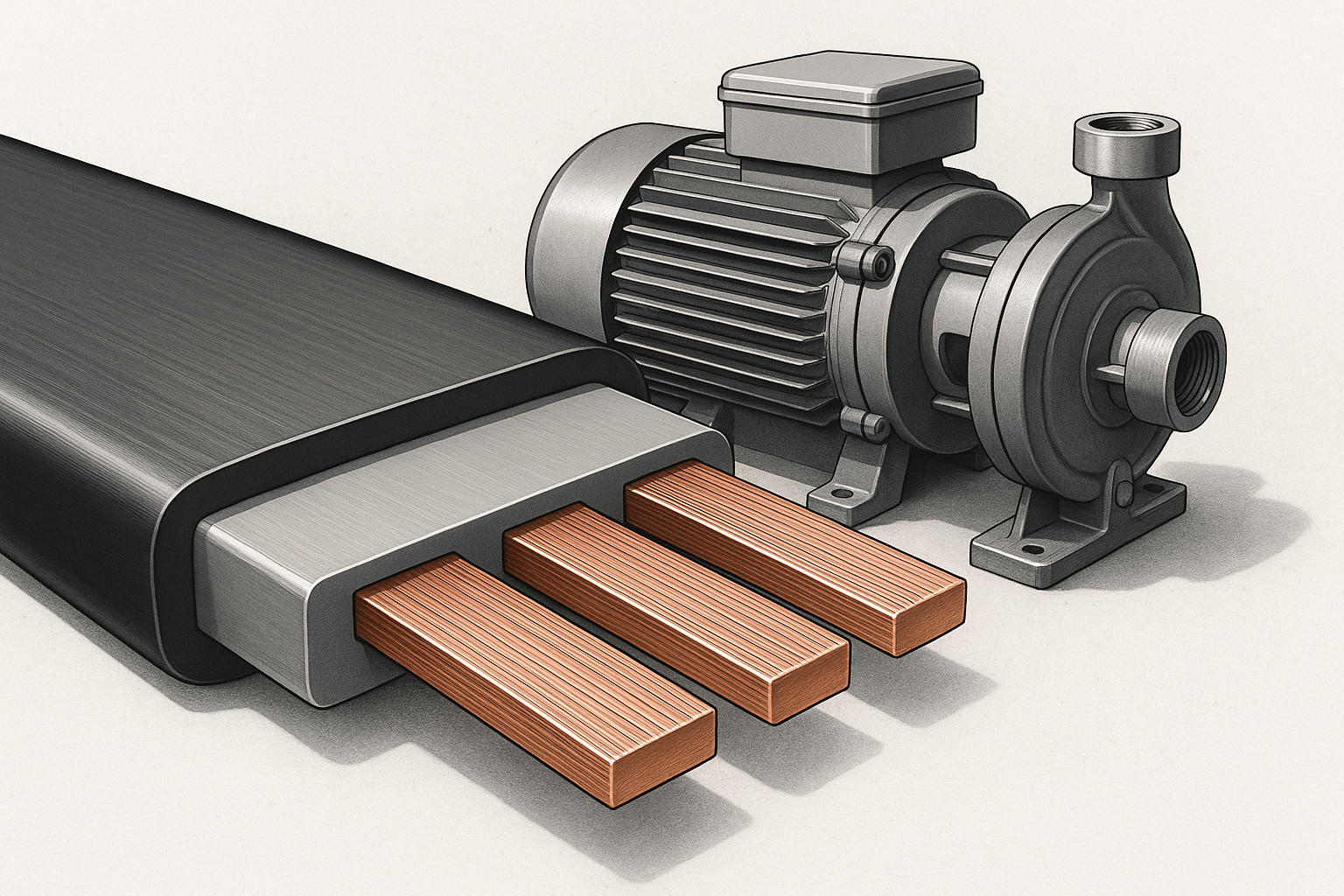

Um cabo plano de bomba típico consiste em três camadas: condutores, isolamento e uma capa externa ou fita. Os condutores geralmente são de cobre trançado para manter o cabo flexível e, ao mesmo tempo, manter a condutividade. Os materiais de isolamento variam de acordo com os requisitos de temperatura e exposição química. As opções de isolamento comuns são cloreto de polivinila (PVC) para economia, elastômero termoplástico (TPE) para maior flexibilidade e polietileno reticulado (XLPE) para maior temperatura e resistência à abrasão. A capa externa ou fita pode ser de poliéster, poliuretano ou PVC com adesivo, escolhida para resistência à abrasão, resistência ao óleo e vedação à água.

Variantes e configurações

O cabo plano da bomba vem em muitas configurações para atender às necessidades operacionais:

• Fita somente de alimentação: alguns condutores de alto calibre para alimentação do motor.
• Potência e sinal combinados: tamanhos de condutores mistos para potência do motor mais sensor ou fiação de controle.
• Variantes blindadas: blindagem individual ou global para reduzir a interferência eletromagnética em linhas de controle sensíveis.
• Tipos impermeáveis ​​ou revestidos: camadas externas seladas para ambientes de imersão ou propensos a respingos.
• Classes altamente flexíveis: contagem extra de fios e isolamento flexível para atuadores de longo alcance e sistemas de movimento contínuo.

Aplicações comuns em sistemas de bombas

Use cabo plano em bombas submersíveis, módulos de bomba embalados, bombas dosadoras, conjuntos de pressurização e estações de bombeamento montadas em skids. Os usos típicos incluem direcionar a potência do motor em câmaras de admissão apertadas, transportar feedback do codificador ou sensor dos cabeçotes da bomba e conectar painéis de controle remoto através de dutos de cabos estreitos. Onde for necessário roteamento dobrado ou em camadas, o cabo plano geralmente se ajusta melhor do que o cabo redondo e pode reduzir a tensão nos conectores.

Principais especificações elétricas e mecânicas a serem verificadas

Ao selecionar o cabo plano da bomba, concentre-se nos parâmetros que afetam diretamente a confiabilidade no ambiente da bomba:

Como selecionar o cabo plano certo para sua bomba

Comece com a carga elétrica. Calcule a corrente do motor e a queda de tensão esperada ao longo do comprimento do cabo. Escolha a área da seção transversal do condutor para manter uma queda de tensão aceitável, deixando margem para correntes de inicialização. Combine a classificação de temperatura de isolamento com a temperatura ambiente mais alta esperada, além de uma margem de segurança.

A seguir, considere o movimento mecânico. Se o cabo se mover com frequência, selecione uma construção altamente flexível com condutores de fios finos e isolamento elastomérico. Para roteamento fixo atrás de painéis, variantes econômicas de PVC podem ser aceitáveis. Para locais molhados ou submersos, escolha jaquetas seladas classificadas para proteção contra entrada de água e resistência química.

Práticas recomendadas de instalação

A instalação adequada reduz os pontos de tensão e prolonga a vida útil do cabo. Siga estas etapas práticas:

• Passe o cabo ao longo de superfícies lisas. Use conduítes ou bandejas de proteção em áreas onde possa ocorrer abrasão.
• Evite curvas acentuadas. Mantenha o raio de curvatura acima do mínimo do fabricante, normalmente várias vezes a espessura do cabo.
• Prenda o cabo em intervalos regulares usando braçadeiras ou almofadas adesivas para evitar atrito e reduzir a tensão dinâmica.
• Separe a alimentação e o sinal quando possível. Se encaminhar juntos, use cabo blindado ou divisórias metálicas aterradas para limitar a interferência.
• Faça a terminação com conectores compatíveis e use alívio de tensão para evitar a retirada do condutor nos pontos de terminação.

Teste e conformidade

Verifique as normas relevantes e realize testes antes do comissionamento:

• Testes de continuidade e resistência de isolamento para verificar a integridade do condutor após a instalação.
• Verificação de queda de tensão sob carga para confirmar o dimensionamento do cabo.
• Teste funcional de sensores e linhas de controle com o motor funcionando para confirmar ausência de interferência.
• Quando aplicável, verifique as classificações dos cabos em relação aos códigos e diretrizes elétricas locais para locais perigosos ou úmidos.

Manutenção e solução de problemas

Implemente uma rotina de inspeção simples para detectar os primeiros sinais de desgaste:

• Inspeção visual para cortes, abrasões ou condutores expostos.
• Verifique as terminações quanto a corrosão e aperto.
• Monitore falhas intermitentes que aparecem durante o movimento – elas geralmente indicam fios quebrados dentro do isolamento.
• Substitua as seções de cabos que apresentam danos repetidos em vez de tentar reparos em campo em zonas de alta tensão.

Se você encontrar falhas no motor, leituras erráticas do sensor ou perda de comunicação, isole o cabo e teste os condutores individuais quanto à continuidade e interrupções intermitentes. Use um osciloscópio ou registrador de dados para sintomas relacionados a EMI para localizar pontos de acoplamento.

Considerações de custo e compensações do ciclo de vida

O preço do cabo plano varia de acordo com a bitola do condutor, material de isolamento, blindagem e jaquetas especiais. As variantes altamente flexíveis e à prova d'água custam mais inicialmente, mas reduzem a frequência de substituição em ambientes exigentes. Considere o trabalho de instalação – o cabo plano pode economizar tempo em roteamentos restritos, mas pode exigir terminações mais cuidadosas. Equilibre o custo inicial com os intervalos de manutenção esperados e o custo potencial de tempo de inatividade para sua operação.

Lista de verificação para comprar cabo plano de bomba

• Confirme a bitola do condutor em relação à corrente do motor e de inicialização.
• Verifique a classificação da temperatura de isolamento e a resistência química.
• Escolha a classificação flexível que corresponda aos ciclos de movimento esperados.
• Decida sobre a blindagem se houver presença de linhas de controle ou comunicação sensíveis.
• Escolha o material da jaqueta de acordo com o nível de abrasão e exposição à água.
• Solicite planilhas de dados e resultados de testes de ciclo de curvatura aos fornecedores.

Orientação de fechamento

Quando você seleciona, instala e mantém o cabo plano da bomba com atenção à carga elétrica, ao movimento mecânico e à exposição ambiental, o cabo se torna um elemento confiável do sistema da bomba, em vez de um ponto de falha recorrente. Use a lista de verificação acima durante a aquisição e mantenha registros claros dos números de peças dos cabos, locais de instalação e datas de inspeção para simplificar a manutenção futura. Se você precisar de um modelo de especificação ou de uma tabela de comparação ordenada para cabos candidatos, forneça a carga, o perfil de movimento esperado e o ambiente, e uma especificação específica poderá ser preparada rapidamente.
