Tipos de blindagem de cabos: folha, trança, espiral e muito mais

A blindagem do cabo é uma camada condutora enrolada em um cabo condutores internos do para bloquear interferência eletromagnética (EMI) e interferência de radiofrequência (RFI). Os quatro principais tipos de blindagem de cabo são blindagem de folha, blindagem trançada, blindagem em espiral (serviço) e blindagem combinada. — cada um adequado a diferentes ambientes, frequências e requisitos de flexibilidade. Escolher o tipo errado pode resultar em degradação do sinal, erros de dados ou falha completa do sistema, portanto, compreender as diferenças é fundamental antes de especificar qualquer cabo para aplicações industriais, de áudio ou de dados.

Blindagem de folha

A blindagem de folha consiste em uma fina camada de alumínio ou cobre ligada a um filme de poliéster. Ele fornece 100% de cobertura dos condutores abaixo dele, tornando-o uma das barreiras mais eficazes contra EMI de alta frequência (normalmente acima de 100 kHz).

Como funciona

A folha metálica atua como uma gaiola de Faraday, refletindo e absorvendo os campos eletromagnéticos recebidos. Um fio dreno passa ao longo do interior da folha para fornecer um caminho de aterramento contínuo, o que é essencial – a folha sozinha, sem aterramento, oferece proteção mínima.

Aplicações Típicas

• Cabos de rede de par trançado Cat5e e Cat6 (construção F/UTP)
• Cabos de áudio e instrumentação em ambientes de estúdio
• Cabos de dados passando perto de iluminação fluorescente ou unidades de frequência variável

Limitações

Os escudos de alumínio são frágeis. Dobras repetidas fazem com que a folha rache e perca continuidade. Eles geralmente são classificados para apenas instalações estáticas ou pouco flexíveis . A espessura típica da folha varia de 0,025 mm a 0,05 mm – fina o suficiente para que o estresse mecânico crie rapidamente lacunas na cobertura.

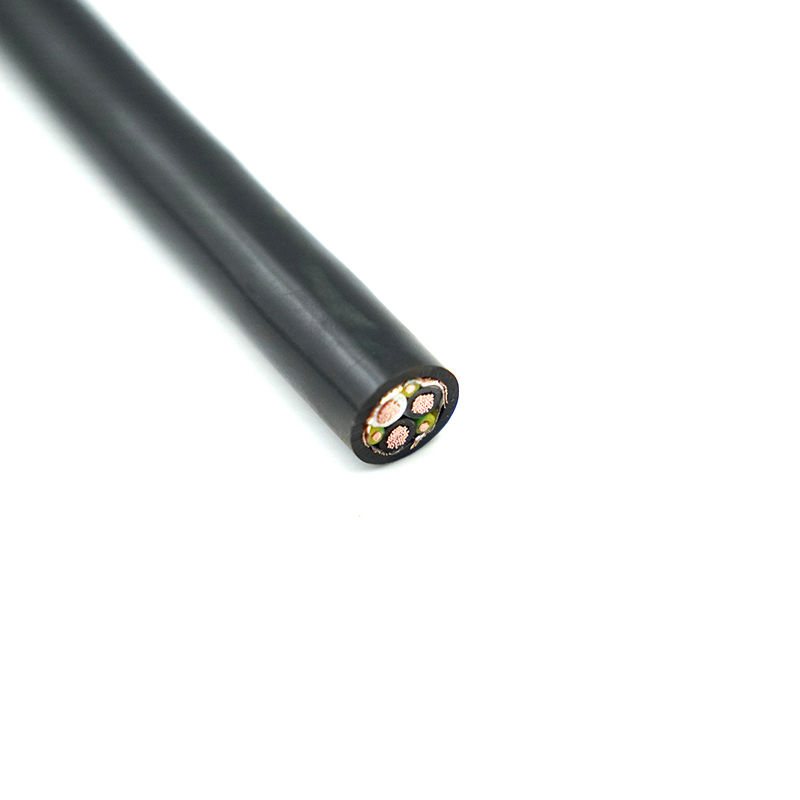

Blindagem Trançada

Uma blindagem trançada é tecida a partir de fios finos de fio de cobre nu ou estanhado em um padrão de malha entrelaçada ao redor do núcleo do cabo. Ao contrário do papel alumínio, ele não oferece 100% de cobertura – a cobertura típica da trança varia de 85% a 98% - mas é excelente em resistência mecânica e desempenho em baixas frequências.

Eficácia da blindagem por frequência

As blindagens trançadas apresentam melhor desempenho em frequências abaixo de 10 MHz. Acima dessa faixa, as aberturas na trança permitem a passagem de sinais de frequência mais alta. Para ruído de baixa frequência, como interferência de linha de energia de 50/60 Hz, uma trança com cobertura de 90% fornece excelente atenuação – geralmente excedendo 60 dB nessas frequências.

Aplicações Típicas

• Cabos coaxiais (RG-58, RG-6) para transmissão de RF e vídeo
• Cabos de controle industrial sujeitos a flexão contínua
• USB, HDMI e outros cabos conectores de alto ciclo
• Fiação militar e aeroespacial onde a durabilidade mecânica é crítica

Vantagem principal: Flex Life

Cabos trançados em aplicações de flexibilidade contínua (como braços robóticos ou esteiras porta-cabos) podem alcançar milhões de ciclos flexíveis antes da falha, em comparação com escudos metálicos que podem rachar após algumas centenas. Isso torna a trança a escolha padrão onde quer que os cabos se movam continuamente.

Blindagem Espiral (Servir)

A blindagem espiral – também chamada de blindagem de serviço ou blindagem helicoidal – envolve os fios de fio em uma hélice apertada ao redor do núcleo do cabo, em vez de entrelaçá-los em uma malha. O resultado é uma blindagem altamente flexível com taxas de cobertura semelhantes às da trança ( 95–98% ), mas com características mecânicas e elétricas diferentes.

Flexibilidade versus estabilidade

As blindagens espirais são as mais flexíveis de todos os tipos de blindagem, tornando-as ideais para cabos de microfone de mão, cabos de fone de ouvido e outras aplicações manuais flexíveis. Porém, esticar o cabo faz com que a hélice se abra, reduzindo a cobertura e aumentando a impedância. As blindagens espirais nunca devem ser usadas em aplicações onde o cabo será esticado .

Aplicações Típicas

• Cabos de áudio profissionais (cabos de microfone XLR, cabos de instrumento)
• Cabos de dispositivos médicos que requerem enrolamento e desenrolamento repetidos
• Cabos para ferramentas manuais e cabos para equipamentos portáteis

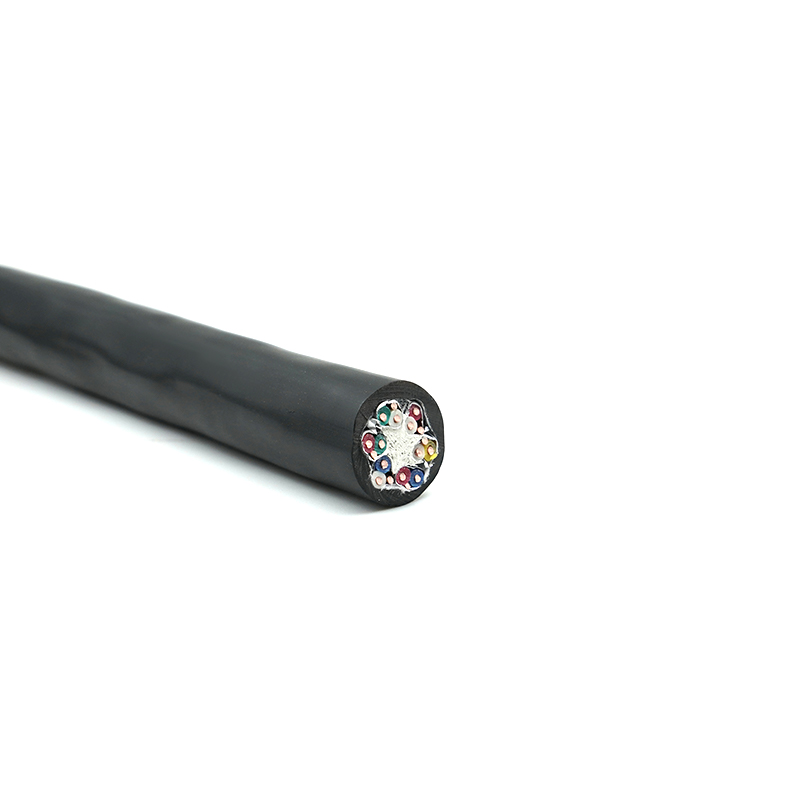

Blindagem Combinada

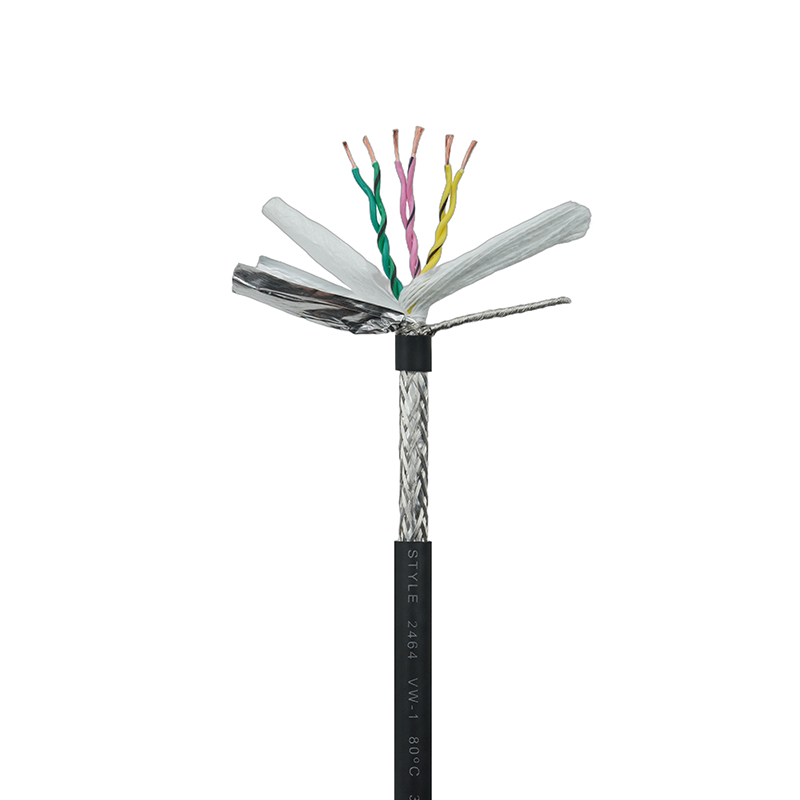

As blindagens combinadas empilham dois ou mais tipos de blindagem para atender às limitações de cada método individual. A combinação mais comum é trança de folha , mas também existem construções em espiral e trança dupla.

Folha Braid: o carro-chefe da indústria

Nesta construção, uma camada metálica fornece 100% de cobertura para ruído de alta frequência, enquanto uma trança externa fornece integridade estrutural e atenuação de baixa frequência. Esta combinação é comum em cabos de dados de alto desempenho como Cat7 (S/FTP) , onde os pares individuais são blindados e o cabo geral tem uma blindagem externa trançada. A eficácia típica da blindagem nesta configuração excede 90dB em uma ampla faixa de frequência.

Trança Dupla

Duas camadas trançadas, muitas vezes enroladas em direções opostas, são usadas em cabos coaxiais de RF exigentes (como RG-11 ou certos coaxiais com classificação plenum), onde são necessárias blindagem máxima de baixa frequência e proteção mecânica. Os ângulos opostos também melhoram a resistência do cabo à degradação da impedância de transferência ao longo do tempo.

Aplicações Típicas

• Redes de dados de alta velocidade em ambientes industriais eletricamente ruidosos
• Cabeamento de transmissão e RF que exige blindagem de banda larga e durabilidade flexível
• Cabos de instrumentação aeroespacial, de defesa e médica

Comparação de tipos de blindagem de cabos

A tabela abaixo resume as principais características de cada tipo de blindagem para ajudar na seleção:

Classificações de cobertura de escudo explicadas

A cobertura do escudo não é o mesmo que a eficácia do escudo. A cobertura é uma medida geométrica – qual porcentagem da superfície do condutor subjacente é envolvida pelo material da blindagem. A eficácia (medida em dB) descreve o quanto a blindagem realmente atenua um sinal interferente.

Uma blindagem metálica com 100% de cobertura pode fornecer apenas 40–50 dB de atenuação em baixas frequências porque o filme fino tem maior resistência. Uma blindagem trançada com cobertura de 90% pode atingir 60 dB ou mais nas mesmas frequências porque a trança de cobre tem menor impedância de transferência. Sempre avalie os números de eficácia da blindagem juntamente com as porcentagens de cobertura ao comparar cabos .

Aterramento: o fator mais frequentemente esquecido

Nenhum tipo de blindagem funciona corretamente sem o aterramento adequado. Na verdade, uma blindagem não aterrada pode piorar o desempenho da EMI, agindo como uma antena que acopla a interferência nos condutores de sinal. A abordagem correta de aterramento depende da aplicação:

• Aterramento de extremidade única (apenas na extremidade da fonte): Recomendado para cabos de sinal de áudio e analógico para evitar loops de terra. Comum em instalações XLR balanceadas.
• Aterramento de ambas as extremidades : Necessário para cabos de dados de alta frequência (Ethernet, coaxial) para fornecer um caminho de retorno de baixa impedância em frequências de RF. Os cabos Cat6A e Cat7 requerem aterramento em ambas as extremidades para atender ao desempenho nominal de blindagem.
• Aterramento multiponto : Usado em longos percursos industriais para evitar que potenciais diferenciais de aterramento se acumulem ao longo do comprimento do cabo.

Em um estudo de 2019 sobre instalações Ethernet industriais, mais de 40% das falhas relacionadas a EMI foram atribuídas ao aterramento inadequado da blindagem em vez do tipo de blindagem inadequado — reforçando que a melhor especificação de cabo no papel falhará sem a prática correta de terminação.

Como escolher o tipo correto de blindagem de cabo

Use os seguintes pontos de decisão para restringir a blindagem apropriada para uma determinada instalação:

1. Identifique a frequência de interferência: EMI de alta frequência acima de 100 kHz exige blindagem metálica ou combinada. A interferência magnética de baixa frequência de motores ou linhas de energia exige blindagem trançada.
2. Avalie os requisitos flexíveis: Execuções fixas estáticas toleram folha. A flexão contínua da máquina requer trança. A flexibilidade da mão humana (áudio, médica) funciona melhor com espiral.
3. Verifique a compatibilidade do conector: As blindagens trançadas terminam facilmente com backshells e grampos padrão. A folha requer uma terminação de fio dreno - se seus conectores não acomodarem um fio dreno, reconsidere o tipo de blindagem.
4. Revise os padrões aplicáveis: Em algumas indústrias, os requisitos de blindagem são obrigatórios. Por exemplo, os padrões IEC 61000-4 EMC e MIL-DTL-17 para coaxial militar especificam níveis mínimos de desempenho de blindagem que restringem suas opções.
5. Fatore o custo total instalado: Os cabos com blindagem combinada custam de 30 a 60% mais do que os equivalentes com blindagem única. Para ambientes benignos, esse prêmio não se justifica – reserve-o para condições de EMI genuinamente hostis.
