Principais recursos de desempenho de cabos planos de elevador em sistemas de movimento vertical
Construção de condutores e por que a contagem de fios é importante
Cabos planos de elevador contam com condutores de cobre de fio fino para sobreviver ao movimento vertical contínuo e à flexão frequente. Aumentar o número de fios reduz a tensão de flexão em cada filamento individual, o que diminui a probabilidade de quebra do condutor sob cargas cíclicas. Para aplicações com raios de curvatura estreitos em pontos de roldanas ou onde o cabo se enrola em bobinas pequenas, o torcimento extrafino e as direções de torção balanceadas reduzem o atrito interno e ajudam a manter uma resistência de contato consistente ao longo da vida útil do cabo.
Geometria plana: eficiência espacial e comportamento mecânico
A seção transversal plana é escolhida para minimizar o uso do espaço do eixo e evitar torções ou emaranhados durante o deslocamento vertical. As construções achatadas alteram o eixo neutro do cabo e as características de flexão em comparação com os cabos redondos; eles permitem uma construção geral menor, mantendo estáveis os caminhos dos condutores individuais. No entanto, a geometria plana concentra as forças de cisalhamento no isolamento intercondutor nos extremos da curvatura, portanto os projetistas devem verificar a adesão intercamadas, a espessura do isolamento e quaisquer recursos de alívio de tensão para evitar a delaminação em serviços de longo prazo.
Materiais de bainha e resiliência ambiental
A escolha da bainha – geralmente PVC resistente a óleo ou compostos de borracha resistentes ao envelhecimento – determina diretamente a resistência do cabo a contaminantes do eixo, umidade e ciclos de temperatura. Os compostos de PVC oferecem desempenho dielétrico consistente e facilidade de extrusão, enquanto os revestimentos de borracha proporcionam flexibilidade superior em baixas temperaturas e resistência mecânica. Em poços de elevadores com equipamentos hidráulicos, selecionar formulações resistentes a óleo para evitar inchaço e amolecimento; em eixos expostos a UV através de painéis de vidro ou ozônio forte, prefira misturas de borracha com antiozonantes para maior vida útil.

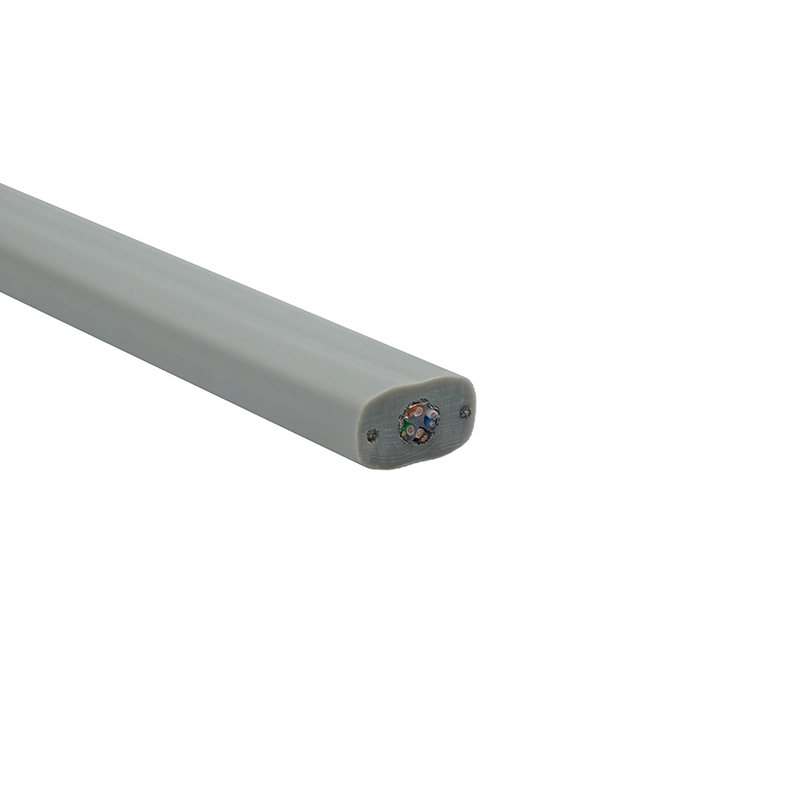

Integridade do sinal e pares de dados integrados (opções planas Cat6)
Os sistemas de elevadores modernos combinam potência, controle e canais de dados de alta velocidade. A integração de pares planos estilo Cat6 requer geometria de par controlada, torção consistente de pares e separação cuidadosa dos condutores de energia para limitar diafonia e manter o desempenho de perda de retorno de extremidade próxima/distância (NEXT/FLR). Ao especificar cabos de elevador planos Cat6, solicite relatórios de impedância entre 1–250 MHz, números de acoplamento par a par e testes de continuidade de amostra após ciclos flexíveis para confirmar se o desempenho dos dados sobrevive ao estresse mecânico.
Proteção mecânica, resistência à abrasão e montagem do eixo
A abrasão das bordas das roldanas, trilhos-guia ou ambientes carregados de poeira é um mecanismo de falha frequente. Escolha cabos com camadas externas reforçadas ou considere adicionar mangas externas contra abrasão em pontos de desgaste conhecidos. As ferragens de montagem – grampos, guias e ilhós – devem ser selecionadas para corresponder ao perfil plano; braçadeiras arredondadas ou canais revestidos reduzem a carga pontual. Observe que as adições de proteção alteram os requisitos do raio de curvatura e podem aumentar a rigidez; valide a montagem sob perfis de movimento representativos antes da instalação.
Segurança elétrica e desempenho contra incêndio
Os cabos do elevador devem atender aos padrões de incêndio, fumaça e toxicidade relevantes aos códigos de construção na jurisdição da instalação. Formulações retardadoras de chama e alternativas com baixo teor de fumaça e zero halogênio (LSZH) reduzem o risco durante um incêndio. Sempre confirme o desempenho exigido contra incêndio e solicite dados de teste do fornecedor – como propagação vertical da chama e emissão de fumaça – porque as formulações de revestimento que melhoram a flexibilidade ou a resistência ao óleo podem afetar o comportamento da chama.
Teste de fadiga e verificação do ciclo de vida
Especifique testes de vida útil flexível que emulem o comprimento esperado do curso, a velocidade e a contagem de ciclos do elevador. Dados de laboratório padronizados são úteis, mas nada substitui um teste de ciclo de trabalho que espelhe o perfil de movimento real da instalação. Solicitar relatórios de testes mostrando integridade do condutor, resistência de isolamento e transmissão de sinal antes e depois de um número definido de ciclos; compare os ciclos de teste com os ciclos anuais esperados para estimar os intervalos de substituição e planejar a manutenção preventiva.
Considerações sobre blindagem, aterramento e EMI
Onde linhas sensíveis de monitoramento ou comunicação passam junto com a energia, a blindagem integrada ou pares blindados discretos minimizam a interferência eletromagnética. Os cabos planos podem incluir blindagens metálicas ou trançadas, mas a terminação da blindagem e o aterramento contínuo ao longo da rota do cabo são essenciais para manter a eficácia. Avalie o percentual de cobertura da blindagem e a resistência do cabo; terminações deficientes ou contatos de blindagem intermitentes durante a flexão degradarão a imunidade a fontes externas de ruído.
Inspeção, manutenção e diagnóstico no local
- Inspeção visual – verifique se há cortes na bainha, marcas de esmagamento, endurecimento superficial ou descoloração indicativos de ataque químico ou exposição ao ozônio.
- Teste de curvatura — realize uma curvatura suave a frio para detectar fragilização; a flexibilidade reduzida geralmente precede a fissuração sob carga.
- Verificações elétricas — medem a resistência de isolamento e a continuidade de cada condutor e a continuidade da blindagem após ciclos programados ou eventos suspeitos.
- Manutenção de registros — documente a rota do cabo, pontos de desgaste identificados e histórico de substituição para refinar especificações e aquisições futuras.
Qualificações, certificações e rastreabilidade de fornecedores
Os fornecedores que possuem certificações CCC, UL, ISO9001 e CE normalmente demonstram controles de produção consistentes e acesso a laboratórios de testes relevantes. Para sistemas de elevadores críticos, exija rastreabilidade de materiais, resultados de testes de amostra para desempenho flexível e de chama e opções de inspeção de fábrica. Ao encomendar personalizado cabos de viagem planos de elevador , exigem a execução de um protótipo com resultados de testes assinados para evitar surpresas nas entregas de produção em massa.
Comparação rápida: PVC vs bainhas de borracha para cabos planos de elevador
| Propriedade | PVC | Borracha |
| Flexibilidade em baixas temperaturas | Adequado a moderado | Superior |
| Resistência a óleo e fluido hidráulico | Variável; compostos especializados necessários | Geralmente melhor com misturas NBR |
| Envelhecimento e resistência ao ozônio | Bom com estabilizadores | Excelente quando formulado com anti-ozonantes |
| Desempenho de chama e fumaça | Facilmente formulado para retardamento de chama | Possível, mas requer formulações específicas |
Dicas práticas de aquisição para projetos de elevadores
Antes de contratar um fornecedor de cabos, alinhe o comprimento do curso do elevador, a velocidade, o ambiente e a contagem de ciclos esperada. Solicite comprimentos de amostra testados para desempenho elétrico e mecânico, insista em resultados documentados de testes de flexão e chama e confirme o desempenho da blindagem e do par quando canais de dados integrados forem necessários. Para necessidades especializadas - como cabos planos para elevadores Cat6 ou resistência aprimorada a óleo - trabalhe com fabricantes com experiência em cabos de transporte personalizados e que possam fornecer certificados de teste rastreáveis e amostras representativas antes da produção completa.
