Projeto e flexibilidade do condutor: contagem de fios, diâmetro e compensações

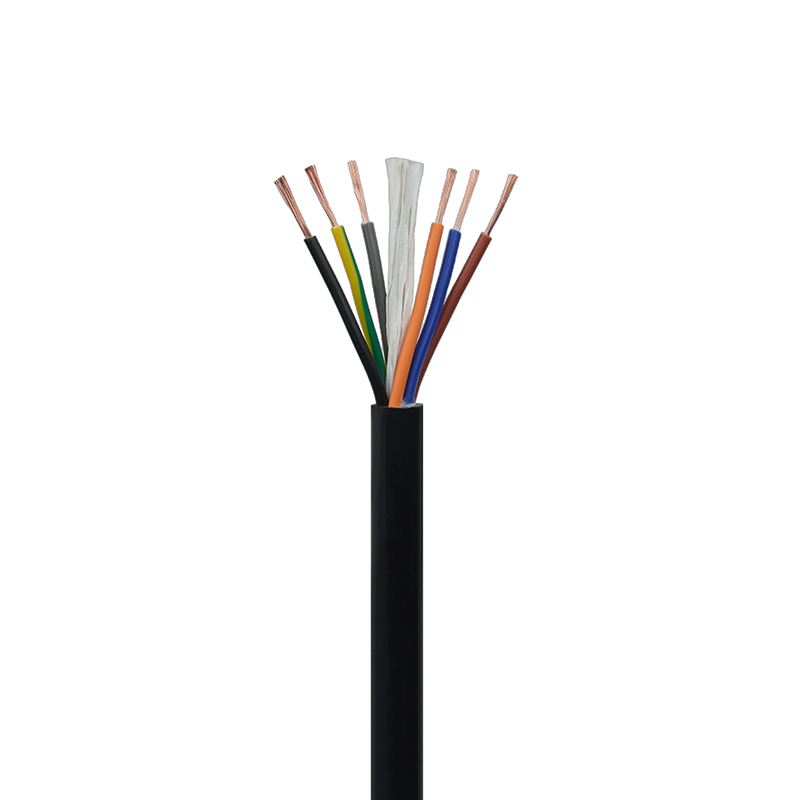

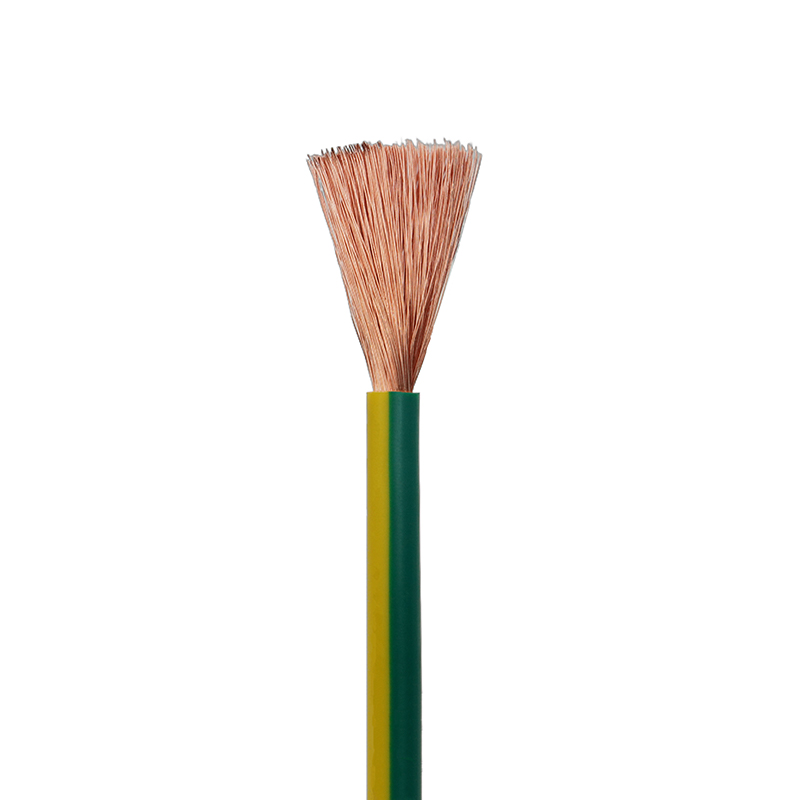

Para cabos com isolamento e bainha de PVC com núcleo de cobre o comportamento mecânico e elétrico começa com a geometria do condutor. O aumento da contagem de fios (muitos fios finos versus poucos fios grossos) melhora a flexibilidade e a vida em fadiga sob repetidos ciclos de flexão, mas altera ligeiramente a resistência DC devido à oxidação da superfície e à área de contato nas terminações. Em termos práticos, para um cabo blindado flexível usado em máquinas móveis ou robótica, os projetistas geralmente passam do torcimento Classe 2/5 para um torço Classe 6/7 mais fino. Isso reduz o raio de curvatura mínimo e reduz drasticamente o endurecimento do condutor em flexões repetidas.

Regras práticas de seleção

• Se o cabo precisar flexionar continuamente (por exemplo, corrente de arrasto), escolha contagens de fios mais altas e avalie a vida útil da flexão em >1 milhão de ciclos.
• Para fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• Ao dimensionar para queda de tensão, use a resistência do condutor na temperatura operacional (não na temperatura ambiente) – os condutores trançados aquecem mais rapidamente sob carga.

Espessura do isolamento, classificação de tensão e considerações térmicas

Os sistemas de isolamento de PVC são especificados tanto pela sua resistência elétrica quanto pela classe térmica. A espessura afeta diretamente a rigidez dielétrica, mas as propriedades térmicas do composto determinam a capacidade de condução de corrente e o ambiente permitido. Para cabos flexíveis blindados usados ​​perto de fontes de calor, selecione compostos de PVC formulados para temperaturas operacionais contínuas mais altas (por exemplo, compostos com classificação de 90°C) e considere um isolamento mais espesso para margens de sobretensão transitória.

Dicas de design para melhorar o desempenho

• Especifique a espessura do isolamento de acordo com as tabelas IEC/NEC para a classe de tensão pretendida e adicione 10–20% quando a proteção contra transientes for uma preocupação.
• Onde a dissipação de calor for limitada (cabos agrupados), reduza a ampacidade e considere estabilizadores térmicos no composto de PVC.
• Formulações de PVC estabilizadas contra UV ou revestimentos externos adicionais ajudam em ambientes externos; caso contrário, o PVC fragilizará sob longa exposição aos raios UV.

Materiais de bainha, retardamento de chama e resistência ambiental

As bainhas de PVC padrão oferecem boa resistência à abrasão e boa relação custo-benefício, mas sua formulação composta controla a inflamabilidade, a densidade da fumaça e a toxicidade. Para aplicações industriais e em espaços públicos, às vezes são necessárias alternativas com baixo teor de fumaça e zero halogênio (LSZH); no entanto, o LSZH sacrifica alguma resistência ao óleo/abrasão em comparação com misturas de PVC projetadas. Ao especificar um cabo isolado e revestido com PVC com núcleo de cobre, esclareça se o projeto exige testes de chama, como testes de bandeja vertical IEC 60332-1/3 ou UL 1581 — cada teste visa diferentes comportamentos de incêndio.

Quando insistir em bainhas especiais

• Transporte público, túneis ou espaços fechados: requerem LSZH ou PVC testado com baixa emissão de fumaça.
• Instalação externa: use misturas de PVC estabilizadas contra raios UV e à prova de intempéries ou uma capa adicional de TPU/PE.
• Áreas industriais ricas em petróleo: escolha revestimentos externos de PVC ou elastoméricos resistentes a óleo para evitar amolecimento e inchaço.

Métodos de blindagem para controle EMI: folha, trança e construções combinadas

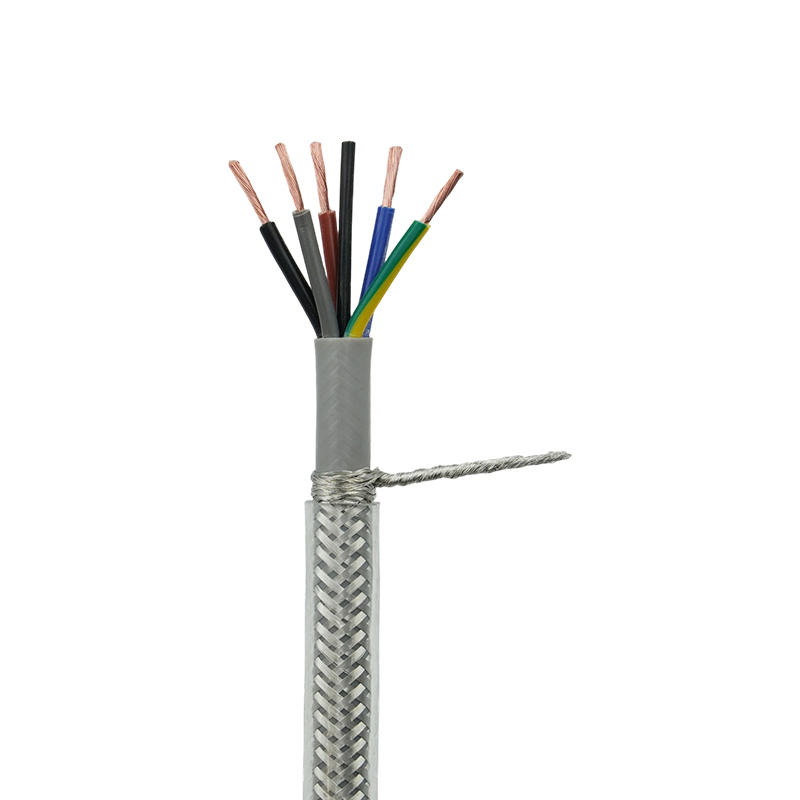

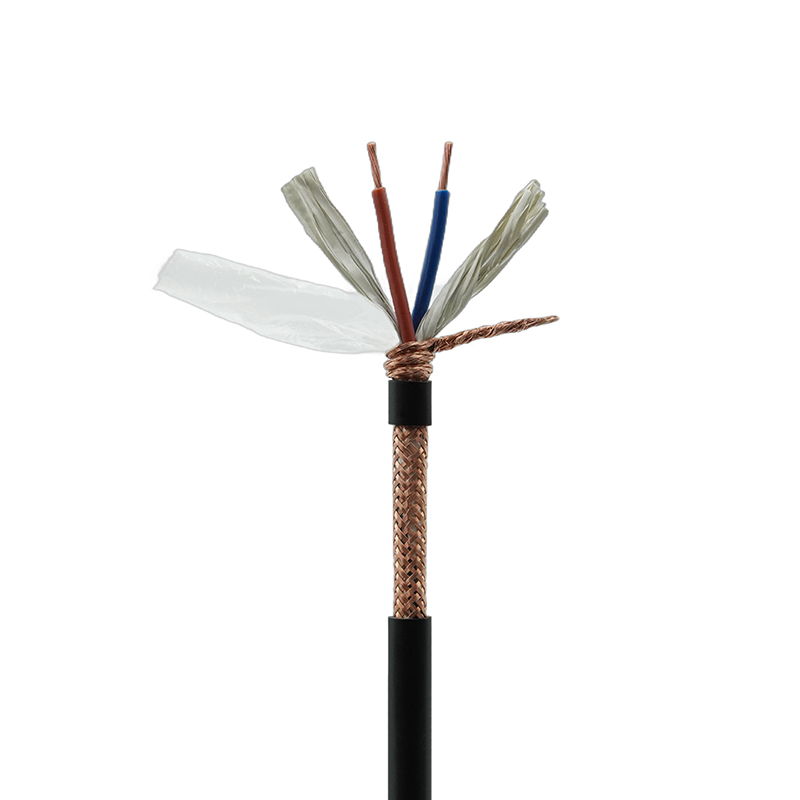

A seleção do escudo deve equilibrar cobertura, flexibilidade e prática de aterramento. A folha (alumínio/poliéster) fornece 100% de cobertura e é excelente em altas frequências, mas é mecanicamente frágil e reduz a vida útil flexível se usada sozinha em cabos móveis. As blindagens trançadas (cobre estanhado) oferecem robustez mecânica e bom desempenho em baixas frequências, mas a cobertura típica varia de 60–95%; maior cobertura aumenta a rigidez. Uma trança de folha combinada (trança de folha) oferece a melhor proteção de banda larga, mantendo uma flexibilidade razoável.

Terminação de blindagem e práticas de aterramento

A terminação correta da blindagem preserva o benefício da blindagem: termine em uma extremidade das linhas de sinal para evitar loops de terra; para cabos de alimentação ou longos, podem ser necessárias blindagens ligadas em ambas as extremidades com aterramento controlado. Use fios de compressão ou dreno soldados para conexão de baixa impedância; terminações mecânicas crimpadas são comuns, mas devem ser verificadas com testes de continuidade e tração. Ao passar através dos invólucros do conector, mantenha a continuidade da blindagem com revestimentos traseiros de metal ou grampos de blindagem dedicados para minimizar as emissões irradiadas.

Práticas de instalação: raio de curvatura, fixação e alívio de tensão

Erros de instalação são uma causa frequente de falha prematura de cabos. Para cabos isolados de PVC com núcleo de cobre, siga as regras de raio de curvatura mínimo com base na construção do cabo (cabos flexíveis geralmente especificam 4× de diâmetro de cabo para uso dinâmico, instalações estáticas podem permitir 8×). A pressão de fixação excessiva deforma o isolamento e pode criar pontos críticos onde a fadiga se concentra. Use entradas de bucim de tamanho apropriado, ajuste os grampos de parafuso com almofadas de proteção e forneça circuitos de serviço onde ocorrer movimento.

• Siga sempre o raio de curvatura dinâmico especificado pelo fabricante; em caso de dúvida, aumente o raio em vez de diminuí-lo.
• Evite arestas vivas nos pontos de entrada – use ilhós ou flanges arredondadas para evitar atrito.
• Para moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Testes, rastreabilidade e certificações: o que esperar de um fornecedor confiável

Um fornecedor de cabos confiável fornecerá testes de fábrica documentados: resistência do condutor, testes de alto potencial (hipot), resistência de isolamento, continuidade da blindagem e testes mecânicos para vida útil flexível, quando aplicável. A rastreabilidade (números de lote, certificados de materiais) e certificações de terceiros, como CCC, UL, ISO9001 e CE, são sinais importantes de controle e conformidade de processos. Para construções personalizadas, solicite relatórios de testes de fábrica e planos de testes sob encomenda que reflitam os esforços elétricos e mecânicos da sua aplicação.

Testes de fábrica recomendados para cabos flexíveis blindados

• Resistência DC e continuidade do condutor – verifique a bitola e o encordoamento.
• Teste Hipot entre o condutor e a blindagem/terra para confirmar a integridade do isolamento.
• Verificação de continuidade e cobertura da blindagem (elétrica visual) e medição de cobertura trançada quando aplicável.
• Amostragem de vida útil flexível para cabos dinâmicos, com verificações elétricas pós-flexibilidade para detectar filamentos quebrados.

Como fabricante, garanto que a Junshuai executa esses testes importantes em nossos laboratórios internos e pode fornecer cópias de certificação mediante solicitação – nossos avançados equipamentos de produção e teste, combinados com as credenciais CCC, UL, ISO9001 e CE, nos permitem adaptar e validar cabos de acordo com especificações exigentes.

Considerações de personalização para aplicações especiais

Quando os projetos vão além dos itens de catálogo padrão, os pontos práticos de personalização incluem: metalurgia de condutores alterada (cobre livre de oxigênio para baixo ruído), revestimentos internos coloridos ou numerados para identificação simplificada de campo, construções híbridas que combinam pares de potência e sinal com blindagem compartilhada e revestimentos externos personalizados para resistência química. Cada alteração afeta o comportamento mecânico, elétrico e EMC, portanto, um plano de verificação de projeto controlado é essencial.

Perguntas a serem definidas antes de solicitar uma corrida personalizada

• O cabo ficará estático, flexionado ocasionalmente ou em movimento contínuo?
• Existem exposições ambientais (óleo, UV, produtos químicos, névoa salina)?
• Quais níveis de atenuação EMC são necessários nas bandas de frequência?
• A rastreabilidade, os testes em lote ou a rotulagem personalizada são necessários por motivos regulatórios?

Trabalhamos diretamente com os clientes para responder a essas perguntas e produzir especificações sob medida - se você precisar de customização Cabo flexível blindado com isolamento de PVC , posso orientá-lo nas compensações e fornecer documentação de teste de fábrica para corresponder à sua aplicação.
