Estratégias de blindagem para ambientes VFD ruidosos
Os VFDs produzem tensões de comutação de alta frequência que podem irradiar e conduzir ao longo dos condutores. Uma blindagem eficaz desempenha duas funções: intercepta as emissões irradiadas e fornece um caminho de retorno de baixa impedância para correntes de fuga de alta frequência. Para instalações práticas, sempre trate a blindagem do cabo como uma parte ativa do sistema de aterramento, em vez de uma trança cosmética – termine-a solidamente na extremidade do inversor e considere uma segunda terminação em um painel ou aterramento local para longos percursos para minimizar o acúmulo de tensão de modo comum.
Terminação de blindagem de extremidade única versus ambas as extremidades
A terminação de extremidade única (somente extremidade do inversor) geralmente reduz as correntes de loop de terra para trechos de comprimento moderado em plantas industriais; a terminação em ambas as extremidades melhora a eficácia da blindagem para emissões irradiadas em percursos muito longos, mas pode introduzir correntes circulantes se o solo da planta for ruidoso. Na prática, avalie o aterramento do local e meça as correntes de fuga – se você detectar altos fluxos de circuito de aterramento, reverta para terminal único no inversor com ligação local no gabinete do motor.
Escolhas de construção de cabos e como elas afetam o desempenho
O material do condutor, o tipo de isolamento e a geometria da blindagem alteram o comportamento do cabo com saídas PWM. Os condutores de cobre são padrão; no entanto, a contagem de fios e o tamanho individual dos fios afetam a flexibilidade e os efeitos de pele/proximidade em frequências mais altas. O isolamento com baixa constante dielétrica e tangente de baixa perda reduz o acoplamento capacitivo entre condutores e reduz as correntes de carga – isso é importante para cabos longos e para inversores sem filtros de saída.
| Tipo de escudo | Atenuação (HF) | Flexibilidade | Uso recomendado |
| Dreno de folha de alumínio-Mylar | Alto (boa cobertura) | Moderado | Execuções fixas onde a atenuação de HF é importante |
| Trança de cobre estanhado | Moderado (depends on coverage %) | Alto | Roteamento flexível, montagens blindadas |
| Combinação de trança de folha | Altoest | Moderado | Ambientes críticos de EMI e longas execuções |

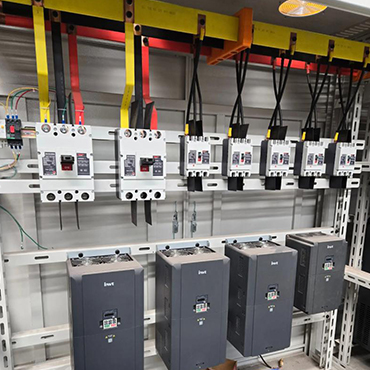

Práticas recomendadas de instalação por muito tempo Cabo VFD corre
- Mantenha a separação física dos cabos sensíveis de controle/comunicação – se a separação for impossível, encaminhe cabo de acionamento de frequência variável em conduítes separados ou use segregação metálica aterrada.
- Evite enrolar o excesso de cabo próximo às unidades; bobinas aumentam a indutância e podem causar reflexos de sobretensão nos terminais do motor.
- Observe o raio de curvatura especificado pelo fabricante – dobras apertadas podem danificar a continuidade da blindagem e aumentar a tensão dielétrica, reduzindo a vida útil sob tensão repetitiva.
- Implementar pontos intermediários de aterramento para eletrocalhas metálicas muito longas monitorando correntes circulantes; use jumpers de ligação dimensionados para correntes de alta frequência, não apenas para correntes de falta em estado estacionário.
Características elétricas que importam (e como mitigar os problemas)
Capacitância, correntes de carga e aquecimento do motor
As capacitâncias cabo-condutor e condutor-blindagem produzem correntes de carga quando o VFD comuta. As correntes de carga causam perdas extras no motor e aumentam as leituras de corrente do inversor. Para percursos longos, escolha cabos com menor capacitância por metro ou instale filtros dV/dt ou filtros de saída senoidal no inversor para reduzir a comutação dv/dt e diminuir a corrente de carga no motor.
Reflexões, impedância do cabo e sobretensão nos terminais do motor
As bordas rápidas do PWM veem o cabo como uma linha de transmissão; incompatibilidades entre a impedância de saída do inversor e a impedância característica do cabo criam reflexões de tensão que aparecem como sobretensões transitórias no motor. As soluções incluem controlar dV/dt (snubbers, filtros), usar cabos com impedância apropriada e manter os comprimentos dos cabos dentro dos limites recomendados para o inversor (consulte a documentação do inversor). Para corridas de alta tensão ou de longa distância, os reatores de saída também podem ajudar a amortecer os reflexos.
Terminações de conectores, armadura e proteção mecânica
A qualidade da terminação da blindagem impacta diretamente o desempenho da EMC – use contato de blindagem contínuo de 360° sempre que possível e certifique-se de que o condutor de drenagem ou trançado esteja soldado ou crimpado para manter a baixa impedância. Quando a blindagem estiver presente (fio de aço ou fita), conecte a blindagem ao terra em um ou ambos os pontos, dependendo da prática de aterramento do local. Use um alívio de tensão adequado para evitar a retirada da blindagem ou do condutor; falhas mecânicas muitas vezes se disfarçam como falhas elétricas intermitentes.
Testes, certificações e por que são importantes
O desempenho verificado por meio de testes (impedância, capacitância, alto potencial, continuidade de blindagem e testes de emissão EMC) garante que os cabos se comportem de maneira previsível em instalações VFD. Certificações como UL e CE indicam conformidade com padrões reconhecidos de segurança e EMC, enquanto um robusto sistema de qualidade ISO9001 ajuda a manter a consistência em todos os lotes de produção. Nós fabricamos cabo VFD blindado qualidades e nossa fábrica possui certificações CCC, UL, ISO9001 e CE - isso nos permite oferecer suporte a construções personalizadas com registros de testes rastreáveis quando os projetos assim o exigem.
Modos de falha comuns e lista de verificação de solução de problemas no local
- Disparo intermitente: verificar terminações e continuidade da blindagem; ligações ruins fazem com que o EMI se acople aos circuitos de controle, causando disparos incômodos.
- Altas correntes nos rolamentos do motor: verifique as medidas de aterramento do eixo, inspecione as conexões da blindagem dos cabos e considere a instalação de anéis de aterramento do eixo ou rolamentos isolados quando apropriado.
- Sobretemperatura no motor: meça a corrente de carga e compare com as curvas de aquecimento do motor – se a carga contribuir, reduza a frequência de comutação ou instale filtros.
- Reclamações graves de EMI: realize uma pesquisa no local com uma sonda de campo próximo, revise a cobertura da blindagem (% trançada) e considere atualizar para blindagens compostas trançadas ou adicionar núcleos de ferrite no cabo do motor.
Se desejar, podemos fornecer recomendações personalizadas de construção de cabos (encordoamento do condutor, tipo de blindagem, composto de revestimento) para sua aplicação - projetamos e produzimos cabos personalizados Cabos de motor blindados VFD e pode fornecer relatórios de teste e certificados mediante solicitação. Quando a confiabilidade e o desempenho EMC são importantes, um cabo específico de um fabricante certificado reduz o tempo de comissionamento e as dores de cabeça de manutenção a longo prazo.
